功能特點/Features
1、輸入支持DVI、VGA、CVBS、HDMI、YPBPR、SDI、HDBase-T、光纖及3.5mm音頻耳機孔等接口，無需任何轉接頭或者轉接線材；
2、輸出支持DVI、VGA、CVBS、HDMI、YPBPR、SDI、HDBase-T、光纖及3.5mm音頻耳機孔等接口，無需任何轉接頭或者轉接線材； 3、全插卡式設計的工業級機箱，模塊化設計，單卡單路，視頻和音頻高度集成，卡槽堅向排列，易于散熱，支持雙備份冗余電源，方便用戶管理；
4、支持輸入信號源統一管理，可對每一路不同的輸入信號做字符疊加功能，可任意設置字體顏色及位置，使字符在全屏范圍內任意移動，字符隨信號的消失自動消失；
5、支持輸入輸出信號自檢測功能，可時時檢測當前設備的工作狀態，可通過綠色信號指示燈快速判斷；
6、支持全高清輸入輸出，支持不同分辯率輸出，同時也支持相同或不同分辯率輸出時的拼接功能；
7、整套系統全部采用高速數字處理芯片，帶寬高達12.8Gbps,最大支持輸入輸出1920X1200@60Hz的分辯率信號，中間所有處理過程無壓縮無損耗；
8、支持超快速“0”秒切換，切換過程中真正的無延遲、無黑場、無凍結，信號不中斷；
9、采用先進的背板交換架構，全高清化處理，有別于傳統的PCI總線架構，每一個內部槽位全部采用高速連接器，可使外圍的信號全部通過高速連接器與背板主芯片（DSP）進行極速交換，從而確保數據的有效傳輸，提供更優質的圖像顯示；
10、支持倍線功能，可對低輸入分辯的圖像實現倍頻和倍線的圖像增強處理；
11、支持圖像去黑邊技術，可對非標準攝像頭進行去黑邊的裁剪處理。同時也可以對其它格式的輸入信號做局部裁剪放大顯示功能；
12、支持輸出顏色、亮度等參數調整，能配合顯示單元做顏色的統一調整；
13、支持拼接輸出，可以屏為單位進行快速拼接和分屏，同時支持邊緣屏蔽技術，可以有效的解決由于拼接單元物理拼縫引起的圖像視覺錯位問題；
14、支持EDID的配置管理功能，可根據顯示單元的最佳物理分辯率選配匹配的輸出分辯率與之相對應；
15、支持標準的HDMI1.3a和DVI1.0協議，支持HDCP，符合SMPTE和ITU標準；
16:多種控制方式:前面板水晶按鍵管理控制/RS232/LAN/RS-485/IPAD/遠程網絡控制；
17、支持高端的帶燈按鍵快速控制，同時支持按鍵鎖，在不使用按鍵操作的情況下，可以對按鍵進行鎖定處理，從而避一些誤操作；
18、支持長距離傳輸，先進的HDBase-T技術可以使信號傳輸距離達到100米，采用光纖接口傳輸，可使距離延長至2公里。
19、支持輸入HDMI和SDI數字信號的音頻解嵌環出功能，同時還能把這兩種接口的數字信號內含的音頻再分配到后端進行切換輸出；
20、支持輸出HDMI內嵌音頻及解嵌音頻輸出，同時支持HDMI接口以DVI模式輸出，可通過拔碼開關進行選擇，從而能更好的滿足一部分HDMI接口的顯示設備不兼容聲音傳輸?shù)男枨螅瑫r(shí)也支持DVI接口以HDMI模式輸出，即DVI接口也可以內嵌音頻輸出；
21、支持設備使用權限管理：管理員可自定義用戶帳號和級別，三種用戶權限、高級用戶、管理員用戶，普通用戶。
技 術 參 數:
1、≥8路信號輸入, ≥8路信號輸出；采用標準機箱；（2U機箱8*8,5U機箱17*17,11U機箱36*36）
2、全插卡式設計，一路信號一個卡，根據用戶需求任意選配、任意組合；易于維護，方便升級；
3、輸入信號: CVBS/YPBPR/VGA/DVI/HDMI/3GSDI/網絡（HDBaseT）/光纖；
4、支持字符疊加功能，對輸入信號進行字符標注功能
5、支持工作狀態信號燈指示，自動檢測無信號輸入狀態提示
6、輸出信號:CVBS/YPBPR/VGA/DVI/HDMI/3GSDI/網絡（HDBaseT）/光纖；
7、輸出板卡支持自定義任意拼接功能。
8、分辨率 640*480@60Hz---1920*1200@60Hz（VESA標準），480i---1080p@60Hz（HDTV標準）；
9、輸出板卡可任意調節20種分辨率;
10、支持“0”秒切換,切換過程無黑場、無藍屏，信號顯示不中斷；
11、支持外部聲音的輸入與解析，音視頻同步切換，輸入輸出支持3.5mm音頻接口；
12、雙電源冗余熱備份；
13、最大帶寬：12.8Gbps；
14、傳輸標準 支持HDMI1.3a和DVI1.0協議，支持HDCP協議和EDID讀取功能，符合SMPTE和ITU標準；
15、多種控制方式:前面板水晶按鍵管理控制/RS232/LAN/RS-485/IPAD/遠程網絡控制；
整機技術參數
型號 | MIX8 | MIX17 | MIX36 | MIX72 |
描述 | 8X8高清混合矩陣 | 17X17高清混合矩陣 | 36X36高清混合矩陣 | 72X72高清混合矩陣 |
模塊卡設計 | 8卡位輸入/8卡位輸出 | 17卡位輸入/17卡位輸出 | 36卡位輸入/36卡位輸出 | 72卡位輸入/72卡位輸出 |
輸入板卡 | 單路接口輸入板卡，支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBaseT、光纖等接口直接輸入，無需任何轉接線 | |||
輸出板卡 | 單路接口輸出板卡，支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBaseT、光纖等接口直接輸出，無需任何轉接線 | |||
分辨率 | 640x480～1920x1200@60Hz(VESA標準)，480i~1080p@60hz (HDTV標準) | |||
協議標準 | 支持DVI1.0和HDMI1.3a協議，同時支持HDCP協議及EDID管理功能 | |||
色彩空間 | 支持RGB4:4:4、YUV4:4:4、YUV4:2:2及YUV4:2:0色彩空間，支持色域擴展 | |||
傳輸帶寬 | 10.2Gbps | |||
傳輸距離 | 25m（數字線纜），30m（模擬線纜），100m（6類屏蔽網線），500m（多模光纖），1.5~20Km（單模光纖） | |||
控制方式 | 前面板按鍵， IR紅外，RS232串口及LAN局域網等方式 | |||
工作溫度、濕度 | 溫度：-20℃ ~ +70℃，濕度：10%~90% | |||
儲存濕度、濕度 | 溫度：-20℃ ~ +50℃，濕度：10%~80% | |||
尺寸 | 440mmX350mmX99mm （2U） | 440mmX350mmX223mm （5U） | 440mmX400mmX490mm （11U） | 440mmX400mmX890mm （20U） |
重量 | 約12.5Kg | 約25Kg | 約40Kg | 約80Kg |
最大功耗 | 100W | 200W | 450W | 1000W |
電源 | 100~260V 50/60Hz | |||
安全保證 | 支持雙電源冗余熱備份功能，支持7X24小時全天候無間斷工作 | |||
平均無故障時間 | 10,000小時 | |||
質保方式 | 1年免費保修，終生維護 | |||
支持無縫切換
支持音頻輸入或輸出
支持1920x1200@60Hz以下任意分辨率
自動檢測分辨率變化
先進的EDID管理，支持EDID更改（非專業人員請勿操作）
支持紅綠藍三色調整及亮度、對比度調整
工作信號提示燈
可現場配置，即插即用，操作簡單
支持無縫切換
支持輸入信號音頻解嵌環出，輸出信號音頻解嵌輸出
支持HDMI 1.3協議，兼容DVI 1.0協議，支持1080P全高清信號
自動檢測分辨率變化
支持HDCP驗證
支持紅綠藍三色調整及亮度、對比度調整
工作信號指示燈
可現場配置，即插即用，操作簡單
支持無縫切換
支持音頻輸入或輸出
? 支持1920x1200@60Hz以下任意分辨率
自動檢測分辨率變化
支持圖像自動調整
支持紅綠藍三色調整及亮度、對比度調整
工作信號指示燈
可現場配置，即插即用，操作簡單
支持無縫切換
支持輸入信號圖像和音頻同步解嵌環出，輸出圖像雙備份和音頻解嵌輸出
支持1080P全高清信號
支持SMPTE259M、SMPTE292M、SMPTE424M及ITU標準
自動檢測分辨率變化
支持紅綠藍三色調整及亮度、對比度調整
工作信號指示燈
可現場配置，即插即用，操作簡單
支持無縫切換
支持音頻輸入或輸出
自動檢測分辨率變化
支持去隔行技術、3D降噪技術等
支持紅綠藍三色調整及亮度、對比度調整
支持PAL、NTSC和SECAM標準
工作信號提示燈
可現場配置，即插即用，操作簡單
支持無縫切換
支持音頻輸入或輸出
支持1080P全高清信號
自動檢測分辨率變化
支持去隔行技術、3D降噪技術等
支持紅綠藍三色調整及亮度、對比度調整
工作信號指示燈
可現場配置，即插即用，操作簡單
支持無縫切換
支持輸入信號音頻解嵌環出，輸出信號音頻解嵌輸出
支持HDBaseT協議，支持1080P全高清信號
支持100米長距離傳輸（CAT5E/CAT6類屏蔽線）
自動檢測分辨率變化
支持紅綠藍三色調整及亮度、對比度調整
工作信號指示燈
可現場配置，即插即用，操作簡單
支持無縫切換
支持輸入信號音頻解嵌環出，輸出信號音頻解嵌輸出
支持1920x1200@60Hz以下任意分辨率
先進的EDID管理，支持EDID更改（非專業人員請勿操作）
支持紅綠藍三色調整及亮度、對比度調整
工作信號指示燈
可現場配置，即插即用，操作簡單
MIX系列數字高清混合矩陣信號實現完全無縫切換，完全連續顯示，不黑屏、不藍屏、不閃屏、不停頓。
MIX系列數字高清混合矩陣設備可為每個輸出通道配置相同或不同的分辨率。這樣在工程項目上，就可以適應不同型號、不同組別顯示器所支持不同分辨率的要求。相比市面上僅能設置一種分辨率的矩陣來說，MIX系列矩陣具有更高的應用靈活性，為針對分辨率要求多樣化的工程項目提供完美的解決方案。
MIX系列高清數字混合矩陣設備支持單通道、多通道音視頻信號，同時支持HDMI、SDI、HDBaseT和光纖等數字信號輸入的音頻解嵌環出。

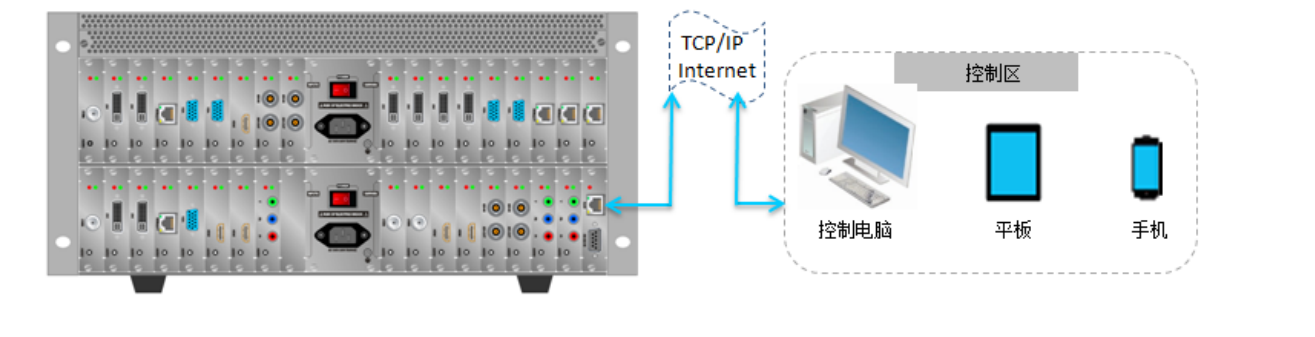

MIX系列混合矩陣支持TCP/IP網絡或者RS232端口進行控制。將MIX系列混合矩陣接入現有網絡的交換機，用戶通過網絡工作站可對多臺矩陣實現獨立管理和協同管理，還可通過串口進行級聯控制。 MIX系列混合矩陣開放控制協議，支持第三方設備對其進行控制。例如在安防領域，支持通過安防專用鍵盤進行控制，完成信號切換上屏、重點信號放大等常規操作。

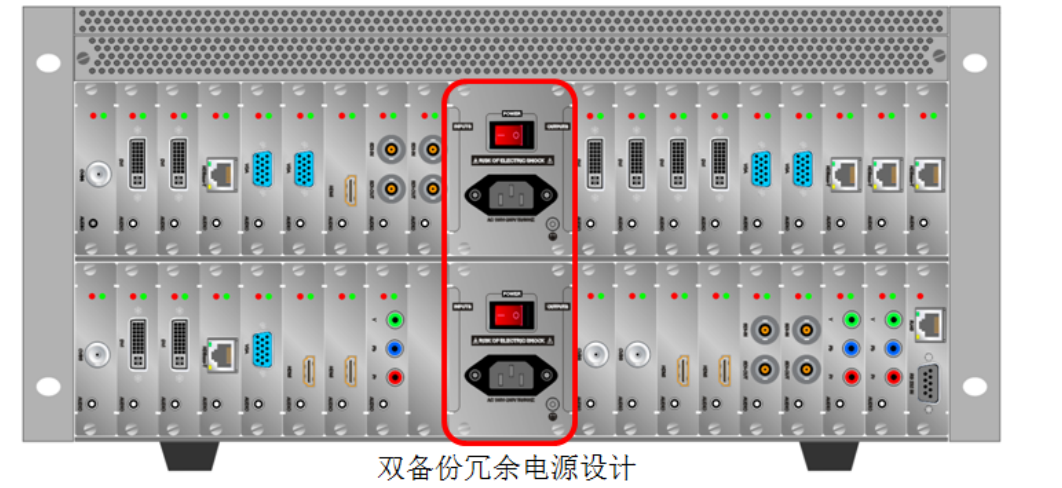

系統采用多電源冗余供電方式，共同承擔負荷，當系統某一個電源出現故障時，系統自動切換到備用電源供電，保證設備運行的不間斷性；同時系統具備自動監測功能，方便用戶查看設備的工作狀態；

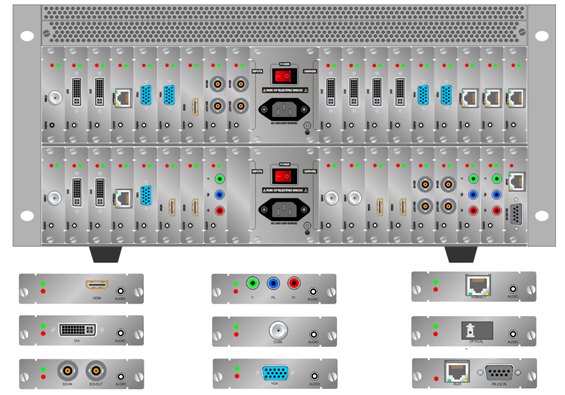

整個系統采用模塊化設計，單卡單路，包括輸入卡、輸出卡、切換卡、控制卡、風扇、電源等，并支持熱拔插。模塊化的設計為日常使用和維修帶來極大的方便，當系統出現故障時，無需拆開機箱就能實現在現場替換有故障的模塊，快速恢復系統正常運行。輸入模塊和輸出模塊的熱插拔特性使得系統可在不斷電的情況下更換、升級輸入輸出模塊，不影響系統的正常工作，保證了系統的穩定、靈活、可靠。
MIX系列高清混合矩陣同時支持對HDMI、DVI、CVBS、VGA、YPbPr、HDBaseT、光纖等輸入信號源進行OSD標注管理的功能，同時標注的位置和顏色均可自定義調整。例如在一些項目中，若出現相同接口的信號源且比較難區分的時候，可以通過設備的OSD標注功能對其進行特殊區分，在使用過程中，可以給客戶帶來極大的方便。
配合功能性輸出板卡，單個信號可以跨屏顯示，實現對重點信號多個屏幕拼接顯示。信號窗口大小和位置可以任意調整。
MIX系列矩陣支持輸入輸出混合插卡功能，全新推出十七路混插(輸入+輸出≤17），三十六路混插功能(輸入+輸出≤36），輸入輸出任意配置，最大限度的合理分配輸入輸出資源。
MIX10主機前面板，包括液晶屏顯示區、工作狀態指示區、輸入、輸出數字按鍵操作區以及功能菜單位控制區四個區域。
1. 界面顯示區
LCD液晶顯示屏：屏幕可顯示設備當前輸入輸出對應狀態信息及用戶操作提示信息。
2. 工作指示區
電源指示燈（POWER）：燈亮?xí)r表示設備已經接通電源；燈不亮表示設備沒有接通電源。
運行指示燈（RUN）：運行指示燈閃爍，表示設備工作正常。
紅外接收器（IR）：設備支持紅外遙控，此接收器用于接收紅外遙控器的控制信息。
3. 輸入、輸出數字按鍵操作區
第一排數字為輸入信號選擇區
第二排數字為輸出信號選擇區
4. 功能菜單位控制區
MENU： 菜單功能選擇，可通過菜單選項配合左邊第一排數字進行波特率、蜂鳴器、IP地址等設置
RECALL： 已存場景的調用，配合數定鍵和ENTER鍵使用
SAVE： 保存當前需要的場景，配合數定鍵和ENTER鍵使用
LOCK： 鎖定或解鎖按鍵操作，長按5秒后按鍵燈亮即為鎖定狀態，再長按5秒后按鍵燈滅即取消鎖定
ENTER：確定執行按鍵，配合其它功能鍵使用
CANCEL：取消前面的操作，回到主菜單
&：輸出多選的配合鍵，如切換輸入1到輸出3，4，8?？上劝吹谝慌艛?shù)字1，再按第二排數字3+&+4+&+8+ENTER
←：返回到上一步操作
操控軟件
請按照以下步驟開機啟動混合矩陣切換器：
1.確定所有輸入設備和輸出已連接至混合矩陣切換器后面板。
2.打開POWER開關給混合矩陣切換器器上電，待本機執行自我測試后啟動。

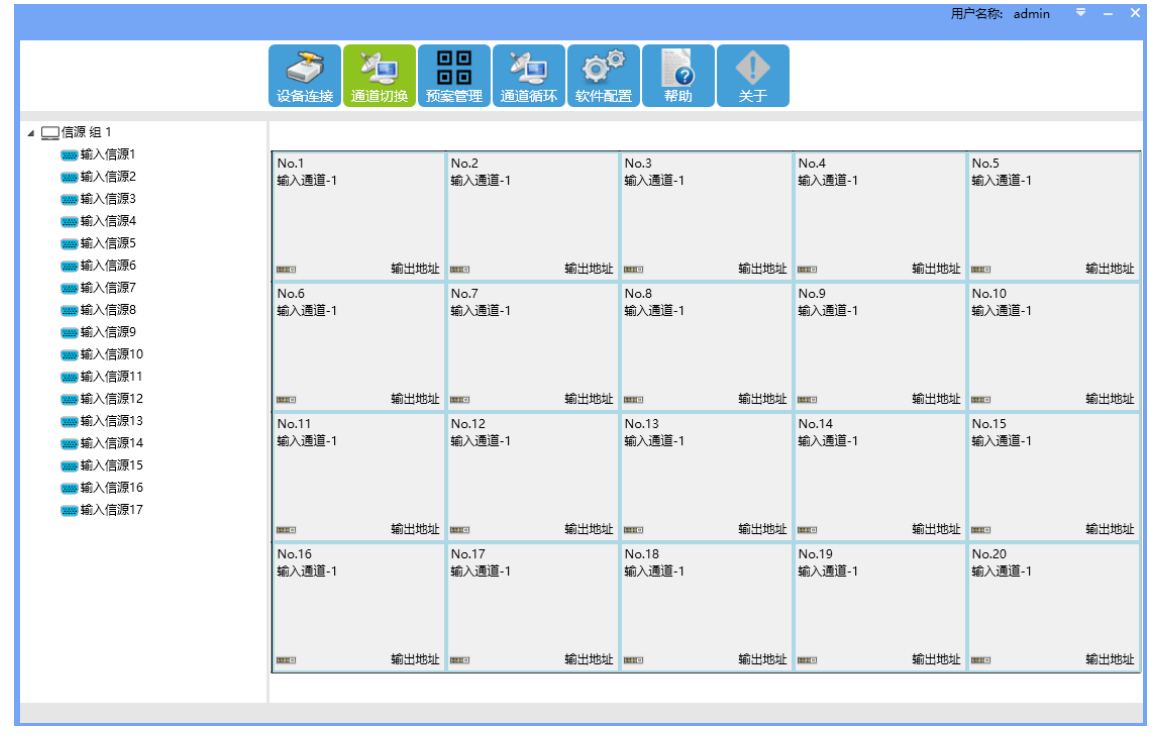

3.打開混合矩陣切換器控制臺軟件，正確通信后看到如下界面。詳細關于切換器軟件的詳細操作請參考隨機附帶的軟件手冊。
